应用指南

1)  负载电容的选择负载电容：

与石英谐振器一起决定振荡器的工作频率 ，通过调整负载电容 ,  一般可以将振荡器的工作频率调到标称值。产品说明书中规定的负载电容既是 一个测试条件，也是一个使用条件，这个值可以根据具体情况作适当调整 ,负载电容太大时杂散电容影响减少， 但可调范围下降; 负载电容小时可调范围增加，但杂散电容影响增加 , 负载电阻增加，甚至起振困难。负载电容标为 (series) 即为串联谐振。晶体工作在基频时 , 其负载电容的标准值为 12~20PF。

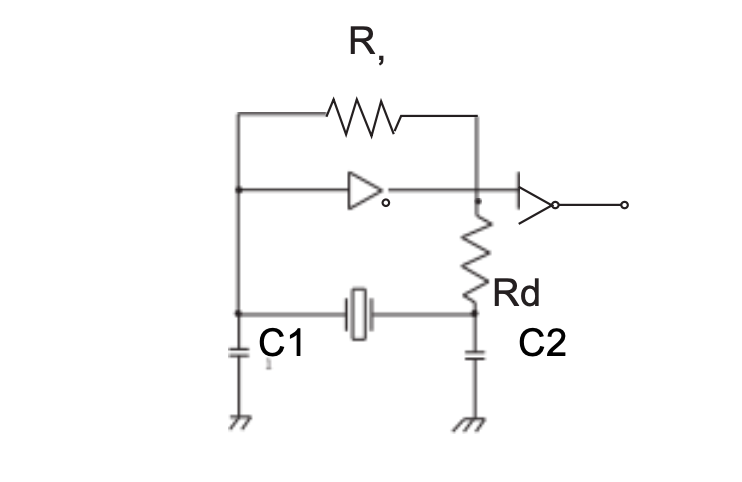

2)  基频振荡模式下晶体典型应用电路为：

当应用于CMOS振荡电路时，为了将激励电平保持在特定的数值范围内，获得稳定的振荡，电路图中的 Rd 是必不可少的。

3)  激励电平的影响：

一般来讲 , AT切晶体激励电平的增大 , 其频率变化是正的。  产品说明书中每种产品规定的激励电平值是一个测试条件 , 也是一个使用条件 , 实际使用中激励电平可以适当调整。激励电平过高会引起非线性效应 , 导致可能出现寄生振荡、严重热频漂、过应力频漂及电阻突变。当激励电平过低的时候则会造成起振阻力不易克服、工作不良及指标不稳定。常用标准有 50μw、100μw。

4)  须检查振荡电路的负阻抗：

负阻抗的值应是谐振阻抗的 5 ~ 10 倍; 当电路的负阻抗太小时 ,  振荡会变得不稳定。

订货及使用注意事项

1)  产品订货须知

产品订货单应明确如下要素:  产品型号、温度范围 、 标称频率、负载电容、调整频差、温度频差、以及需附加说明的事项如附加条件等。

2)  产品使用注意事项

·电子线路外接电容应与晶体的负载电容匹配。

·按产品技术条件的要求使用 , 使用时激励功率等不得超过规定值。

·注意轻拿轻放,  避免高位跌落或受外力碰撞等引起的产品失效。

·避免外壳的划伤摩擦等伤害 , 造成表面损坏或标识不清。

·避免产品引线超负荷弯折和拉伸 , 导致绝缘子的损坏破裂等。

·避免产品引线再弯曲加工。

·焊接过程应避免焊料对产品引线与外壳造成短路。

·建议焊接温度不超过 265℃ ,  焊接时间不超过 5 秒。

·产品应贮存在环境温度为 -10℃~ 40℃、相对湿度不大于 80%、周围环境无酸性、碱性及其它有害气体的库房中。

晶振（晶体振荡器）在电子电路中扮演着“心脏”的角色，它最核心的作用就是为电路提供精准、稳定的时钟频率信号。

具体来说，晶振的作用主要体现在以下几个方面：

1. 提供基准时钟信号（核心作用）

数字电路（如单片机、CPU、FPGA等）都是同步工作的，它们需要一个统一的“节拍”来协调各个部件的动作。晶振通过压电效应产生极其稳定的高频振荡信号，作为系统的基准时钟，确保所有逻辑运算和数据传输按部就班地进行。

2. 保证系统时序的精准与稳定

晶振具有极高的频率稳定度（受温度、电压变化影响极小）。这种稳定性保证了：

计时准确：例如电子手表、实时时钟（RTC）模块，必须依靠高精度的32.768kHz晶振来保证走时不误。

数据同步：在通信系统（如USB、以太网、蓝牙）中，发送端和接收端必须保持严格的频率同步，否则会导致数据包丢失或通信失败。

3. 为特定功能模块提供工作频率

除了作为主控芯片的“心跳”，晶振还常被用于驱动特定的功能模块，例如：

射频通信：为无线发射/接收模块提供载波频率。

音频处理：为音频编解码器提供采样时钟，保证音质不失真。

显示驱动：为屏幕刷新提供时序基准。

补充：有源晶振与无源晶振的区别

在实际应用中，晶振通常分为两类，作用相同但使用方式略有差异：

无源晶振（晶体谐振器）：需要搭配外部电容和芯片内部的振荡电路才能起振，成本较低，应用最广泛。

有源晶振（晶体振荡器）：内部集成了振荡电路，通电即可输出完整的时钟信号，精度和稳定性更高，但成本和功耗也相对较大。

总结来说，如果没有晶振，现代电子设备中的处理器将无法有序工作，通信系统会失去同步，计时设备也会彻底停摆。它是保证电子设备“有条不紊”运行的基石。

石英振荡器与MEMS振荡器都是现代电子系统中用于提供精确时钟信号和频率基准的核心元器件，但两者在核心材料、制造工艺以及性能表现上存在显著差异。以下是两者的详细对比：

1. 核心材料与工作原理

• 石英振荡器：基于天然或人造的二氧化硅（SiO₂）晶体。其核心原理是利用石英晶体的“压电效应”——当在晶体表面施加交变电场时，晶体会产生精确的机械振动，从而输出极其稳定的频率信号。

• MEMS振荡器：基于半导体硅材料。它是通过微机电系统（MEMS）技术制造出的微型机械谐振结构，通常由全硅MEMS谐振器和可编程CMOS驱动芯片合封而成，属于可编程的硅振荡器。

2. 制造工艺与供应链

• 石英振荡器：属于传统的人工密集型半自动化产业。生产涉及石英切割、研磨、镀银、特殊黏胶结合及金属封装等复杂工序。不同频率需要不同的原料和工艺，导致生产周期较长，供货应急能力较弱。
• MEMS振荡器：采用先进的半导体批量制造工艺（如光刻、刻蚀、沉积等），在集成电路（IC）制造厂中全自动生产。这种工艺不仅实现了大规模、高一致性的量产，还大幅缩短了供货周期，提升了需求应急能力。

3. 性能表现对比

4. 可靠性与灵活性

• 石英振荡器：存在易碎、怕摔以及气密性问题，长期可靠性受生产工艺和质量管理的影响较大。

• MEMS振荡器：采用标准芯片封装（如QFN），具有极高的清洁等级和可靠性。同时，其可编程的平台允许系统设计师灵活配置频率，简化了系统设计（例如单颗MEMS振荡器可替代多颗石英振荡器），并符合无铅制造的环保趋势。

总结：石英振荡器凭借其极高的Q值和成熟的技术，依然是许多高精度基准源的首选；而MEMS振荡器凭借微型化、卓越的抗振耐温性能、低功耗以及半导体量产带来的成本与供应链优势，正在迅速取代传统石英振荡器，成为智能手机、可穿戴设备、汽车电子（如ADAS系统）、物联网以及AI数据中心等现代高性能电子系统的理想时钟源解决方案。

在制造工艺中，首先要对石英晶体原材料进行切割研磨处理，其中一道很重要的工序是定焦，由于石英片的切割角度取向不同，导致其压电特性、弹性特性和强度特性就不同，用它来制造的谐振器的性能也不一样，经过大量研究,已发现了几十种有用的切割方式。

切型的习惯表示方法：

AT、BT、CT、DT、ET、FC、SC、LC等。

常用晶片切型分为两种 : AT切 和 BT切；

AT切：温度系数小、成本低、应用广泛、C0比BT切割大；

BT切：适合与恒温工作对于同种频率片子比AT切厚，因此Q值比AT切高；

晶振是电子电路的 “心脏时钟源”，主要有以下几个功能：

1.频率基准：晶振能够精确地生成特定频率的信号，通常用于作为系统中的时钟源。这种稳定性对于数字电路（如微控制器和微处理器）至关重要，因为它保证了系统内部和外部的同步。

2.同步时钟：大多数数字电路依赖时钟信号来控制数据的采集、处理和传输。晶振提供的稳定时钟信号确保不同电路或组件之间能够以正确的时间间隔进行交互。

3.信号调制和解调：在无线通信模块中，晶振用于调制和解调信号，以便在发射和接收端保持频率一致，确保通信链路的稳定和可靠。

4.频率倍增和分频：晶振可以作为频率合成器的基础，通过倍增或分频技术生成所需的其他频率信号，满足不同电路的需求。

判断晶振（晶体振荡器）的好坏，通常需要结合外观检查、基础工具测量以及专业仪器测试来进行综合排查。以下是几种常用的判断方法：

一、 外观检查

首先进行目视观察，因为很多物理损坏可以直接通过肉眼发现：

检查外壳与引脚：查看晶振表面是否有裂纹、缺口或划痕，这通常意味着内部晶体已碎裂。同时检查引脚是否发黑氧化或有绿色锈斑，接触不良会导致信号中断。

检查封装状态：对于有源晶振（通常为4引脚），如果金属外壳出现鼓起或变形，往往说明内部电路已经损坏。

二、 万用表初筛（适用于无源晶振）

使用万用表可以快速排除明显的短路故障，但无法精确判断频率是否正常：

电阻法测短路：将万用表调至 R×10k 档（或二极管档），分别测量晶振两端的阻值。正常的无源晶振静态时不导通，阻值应接近无穷大；如果阻值很小（如几十欧姆或接近0Ω），说明晶振内部短路损坏。

电容法辅助参考：使用数字万用表的电容档测量其容量。正常完好的晶振容量一般在几十到几百pF之间，如果测得容量明显减小，可能表示晶振已损坏。

电压法判断起振：在电路板通电状态下，用直流电压档测量无源晶振的两个引脚对地电压。正常情况下，两脚电压应接近电源电压的一半（例如5V供电时约为2.5V），且两脚电压会有微小差异。如果两脚电压相同或均接近0V，则可能未起振。

三、 示波器测试（最准确的方法）

示波器是判断晶振是否正常工作的核心工具，可以直观看到波形和频率：

探头设置：务必使用 10X 档位以减小对电路的负载，并将地线尽量缩短（最好使用弹簧地）。建议开启带宽限制以减少噪声干扰。

测量位置：不建议直接测量晶振两端，以免干扰振荡。应测量 MCU 或 FPGA 的 OSC_OUT 引脚（该端信号较强），避免探测较弱的 OSC_IN 引脚。

波形观察：正常起振时，波形应呈现近似正弦波，峰峰值通常在 0.2V ~ 1V 之间，且频率等于晶振标称频率。由于MCU内部反馈放大器的作用，波形可能会有削顶畸变，这是正常现象。

四、 替换法（终极验证）

如果上述方法仍无法确定故障点，或者缺乏专业仪器，替换法是最可靠的验证手段：

选择同频率、同封装（有源晶振还需注意工作电压）的正常晶振进行替换。焊接时需注意温度控制，避免过热损坏。若替换后设备恢复正常，即可判定原晶振失效。

补充提示：在进行任何操作前请确保断电以防触电；此外，市面上流传的用试电笔插入市电火线来测试晶振的方法存在较大安全风险，非专业人士请勿尝试。
